Об этом танке было написано множество книг, и столько же – еще будет написано. Не будем повторяться, а просто рассмотрим внутренние объемы танка. Взглянем на условия, в которых танкисты многих стран мира добывали славные победы, и ощущали горечь поражений.
Экипаж машины состоит из 5 человек, а компоновка - классическая: с расположением моторно-трансмиссионного отделения в корме, и отделением управления в передней части корпуса. Приступим!
Механик-водитель

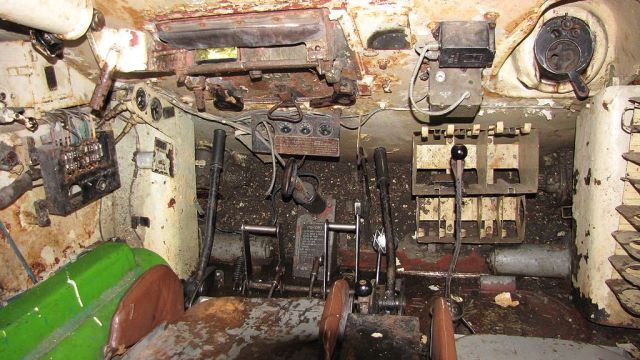

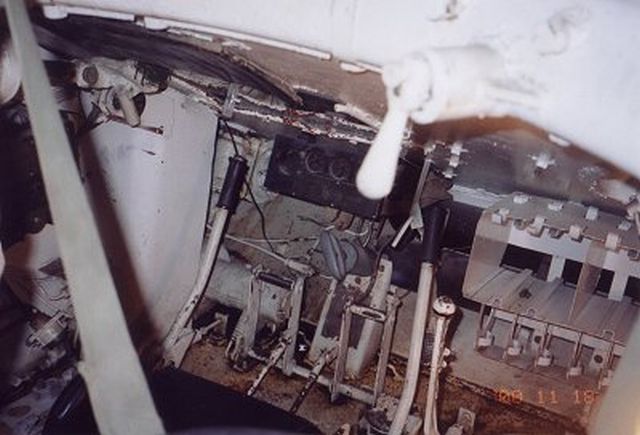

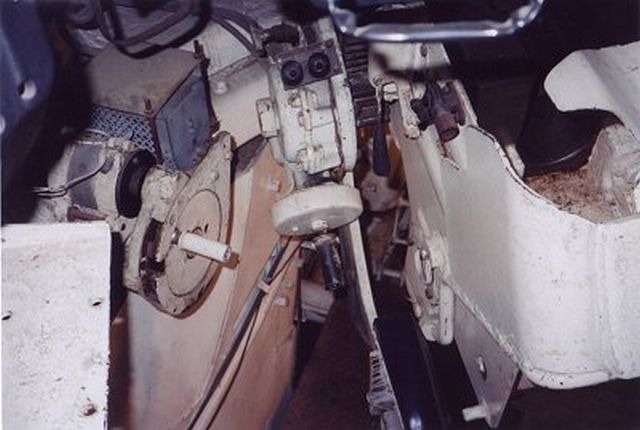

Вид сверху на приборы управления механика-водителя

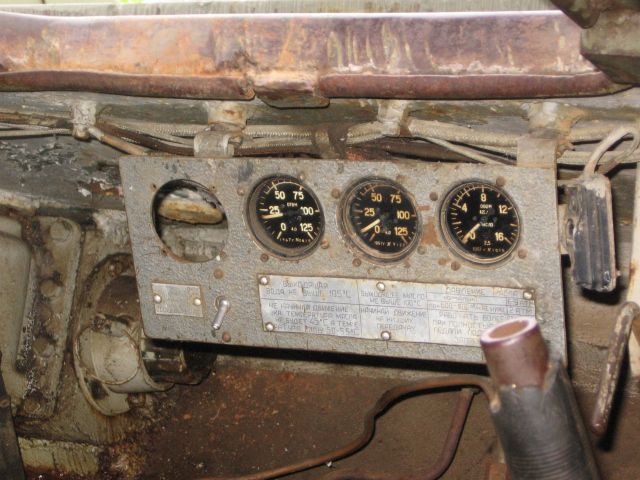

"Приборная панель" механика-водителя
Этот член экипажа располагался в отделении управления, слева. Водителю танка были доступны 400 сил дизельного мотора В-2-34. Его запуск осуществлялся стартером СТ-700, или сжатым воздухом, баллоны которого располагались за нижним бронелистом. Поворот осуществлялся «классически» - посредством двух рычагов. Обзор в походном положении происходил через люк в лобовой бронеплите, а при закрытых люках – через два перископических прибора.

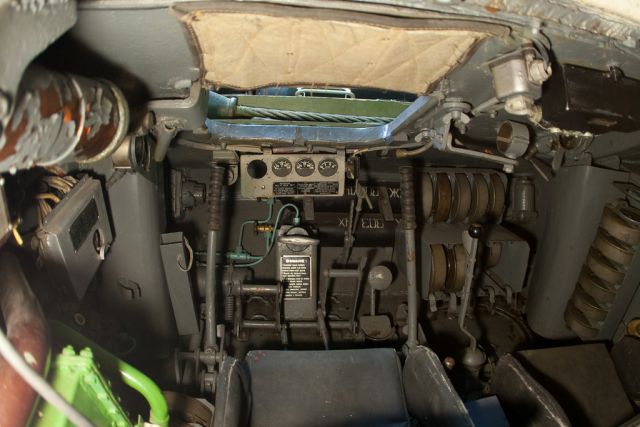

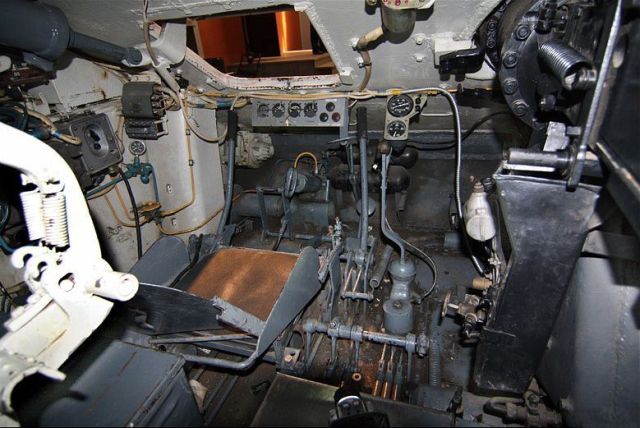

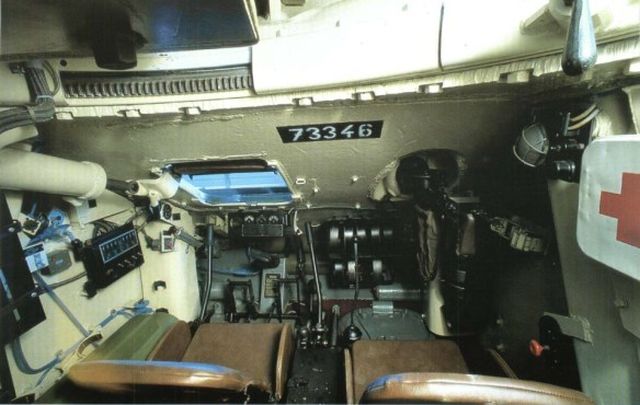

Вид на место механика-водителя с боевого отделения. Люк открыт. Под правым рычагом можно рассмотреть баллоны со сжатым воздухом, которые использовались для запуска двигателя

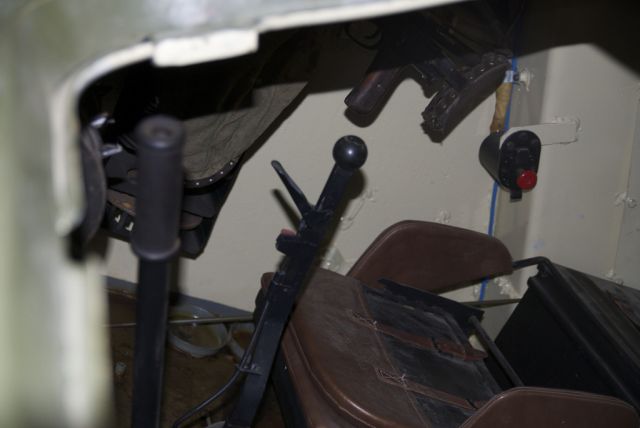

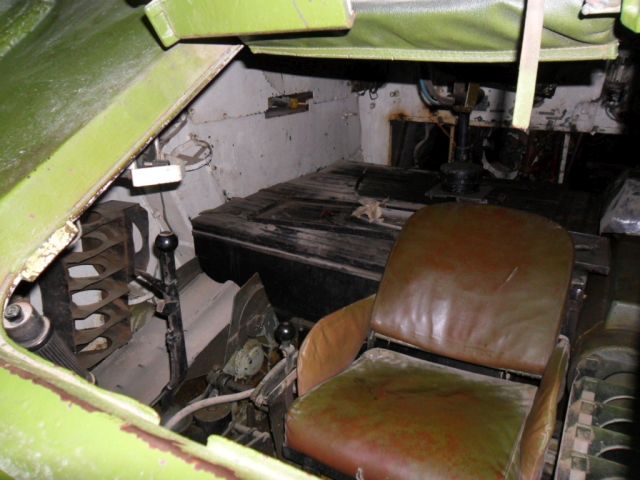

У сидения стрелка-радиста располагался штатный огнетушитель

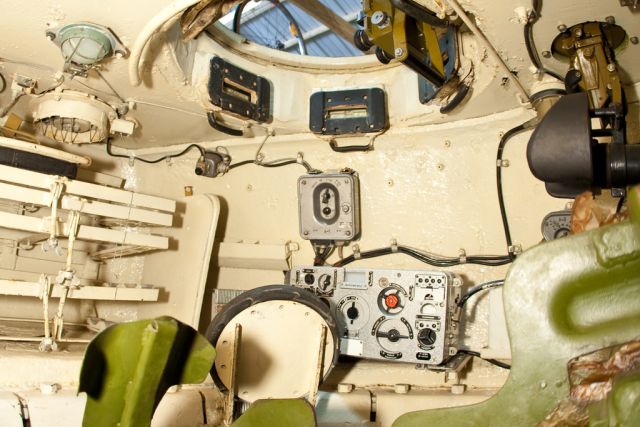

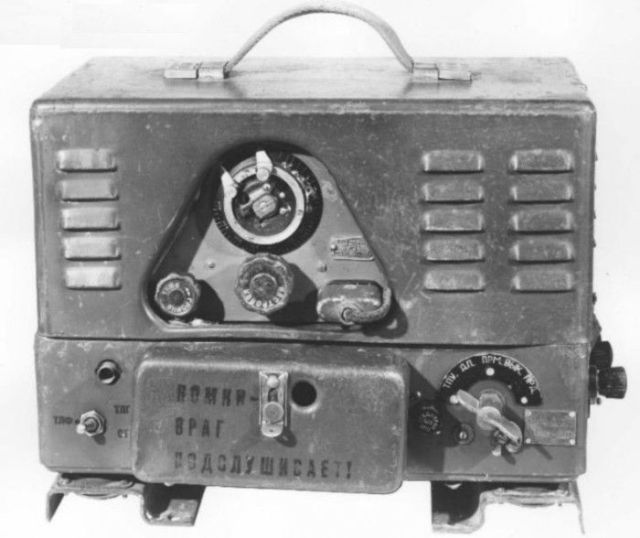

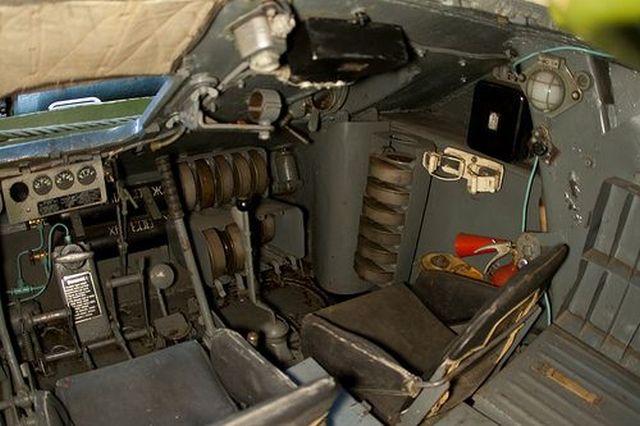

Оператор радиостанции орудовал устройством 9-РС, которое ранее располагалось в отделении управления, но позже переместилось в башню (с 1944 года – то бишь, с начала производства Т-34-85). Пулемет в лобовом бронелисте – ДТ калибра 7,62 мм. Стрельба осуществлялась с помощью прицела ППУ-8Т. Справа располагался стеллаж с пятью пулеметными магазинами. В полу под сидением стрелка-радиста находится люк для эвакуации обитателей отделения управления.

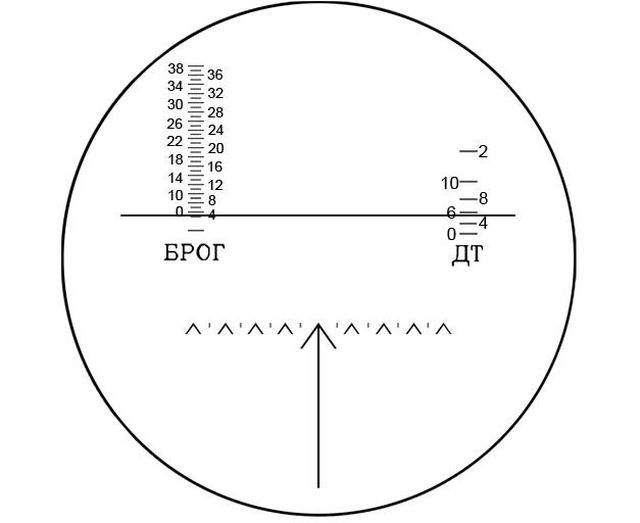

Прицельная сетка прицела ТШ-16

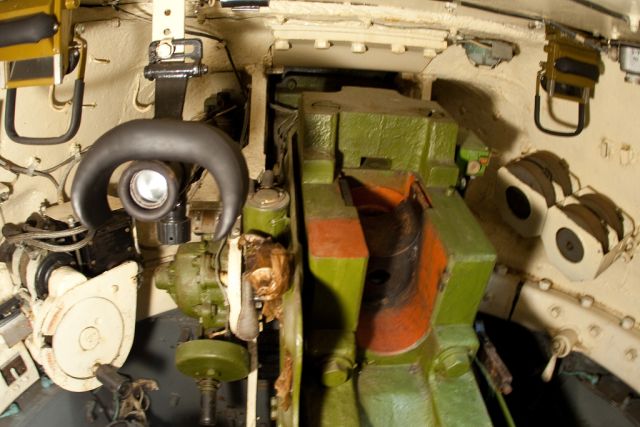

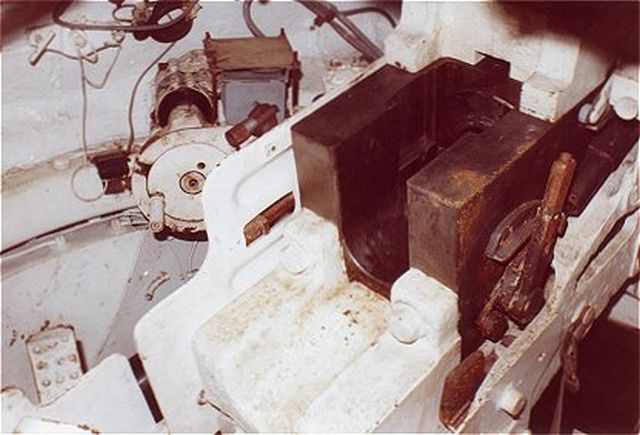

Оператор 85-мм орудия ЗИС С-53 (на части машин - Д-5Т) мог опустить пушку на 5 градусов вниз и поднять ее на 22 градуса. Горизонтальная наводка – 360 градусов. Поворот башни осуществлялся вручную, или с помощью электропривода. Для прицеливания использовался прицел ТШ-16 с углом зрения в 16 градусов и четырехкратным приближением. Кроме того, для лучшей осведомленности наводчик мог использовать прибор МК-4 в крыше башни.

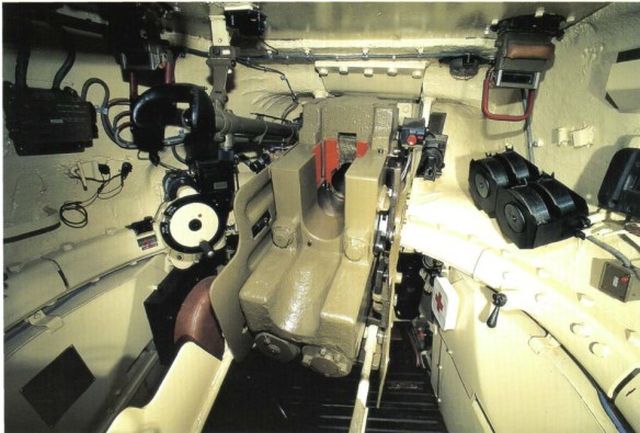

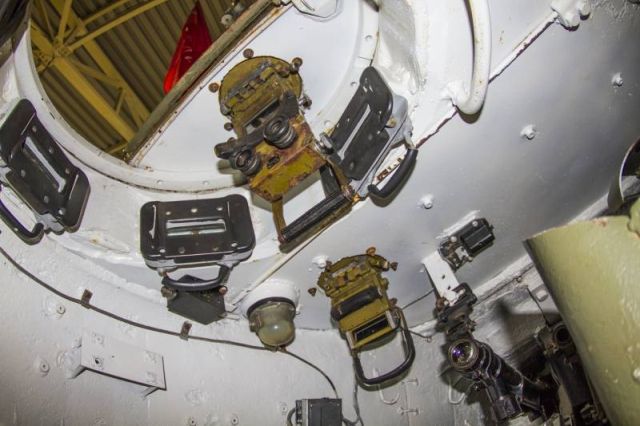

Общий вид на боевое отделение с места заряжающего. В крыше башни виден наблюдательный прибор МК-4. Под ним - магазины для спаренного пулемета ДТ

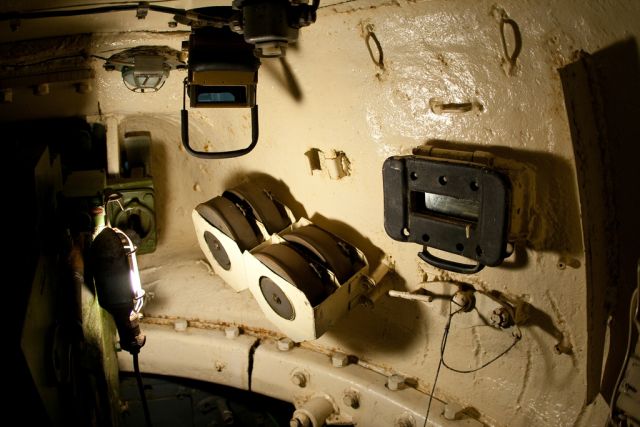

Третий башнер располагался справа от казенной части орудия. На стенке башни крепилась укладка с четырьмя дисками для спаренного пулемета ДТ. Снаряды укладывались в корме башни, и на полу боевого отделения – за спинами стрелка-радиста и механика-водителя. Два выстрела на хомутах крепились вертикально под правой рукой заряжающего. Масса снарядов: от 5,4 килограмм (подкалиберный) – до 9,5 (осколочно-фугасные).
